产品中心 >> 其它系列 >>
排汽收能器|除氧器排汽回收装置

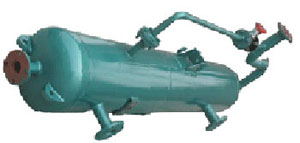

除氧器排汽收能器

一、用途及技术特点:
     火力发电厂热力循环中凝结水,除盐水经除氧器加热除氧后,不凝结气体由排汽管排至大气。因在排除不凝结气体过程中,将产生大量噪声污染环境,同时将一部分蒸汽也一同排出,这样造成一部分能源浪费。我公司设计生产的新型除氧器排汽收能装置,是对除氧器排出的余汽进行回收,并加热冷却水,使其循环利用,同时消除除氧器排汽噪音,优化环境。
其技术特点:
1、换热效率高,传热传质充分,回收率可达99%以上
2、设计新颖、结构简单、故障率低
3、运行稳定、安全可靠、冷却水易于回收
4、不凝结气体排入大气、降低管道氧腐蚀、延长设备及管道使用寿命。
5、消除噪声、替代原除氧器排汽消音器、优化环境

二、工作原理
   除氧器收能器的筒体上部装有喷水冷却管室,喷水冷却管室由高效旋射流雾化喷嘴群组成,它的一侧接冷却水进水管。喷水冷却管室的下面是雾化空间,雾化空间的下面是分水消音孔板和填料组,填料组下面是蒸汽分配器,蒸汽分配器的一侧接排汽进口管。
     本新型排汽收能器与普通除氧器余汽回收装置不同它是将雾化、淋水盘、液膜三种传热传质方式缩化为一体,因此有很高的效率,它不仅有很大的吸热功能,而且对不凝结气体具有很强的解析能力,将普通的淋水,降膜改为强力雾化降膜,增加了液膜更新度,使液膜强力卷吸大量蒸汽,增加了传热传质功能。

三、工艺流程
  经除盐水母管引冷却水从除氧器排汽收能器进水管室进入收能器,将除氧器的排汽由除氧器的排大气门前,接管引入收能器,在设备内部经过充分的传质、传热,不凝结气体从上部排废气口排出,凝结后的水与喷出的雾化液膜一同向下流动,从出水口流出,进入疏水箱。

四、除氧器排汽收能器安装方案工艺系统流程:
     1、除氧器排汽收能器
     2、疏水箱
     3、疏水泵
     4、排汽收能器排废气阀
     5、收能器排水管
     6、除氧器排汽收能器本体
     7、冷却进水管
